Замена цепи и звезд на Эндуро

Цепь и звезды – важнейший узел трансмиссии Эндуро. От их состояния зависят динамика разгона, поведение мотоцикла на подъемах и безопасность в целом. Обрыв цепи в лесу или горах может повредить двигатель, маятник и травмировать райдера. Своевременная диагностика и грамотная замена компонентов – обязательный навык для тех, кто выезжает на трассу или в лес.

Ниже мы разберем, как определить износ, подобрать цепь и звезды под свой стиль езды, а также выполнить замену. Все перечисленные запчасти и услуги по их замене представлены на Bike.by – здесь собраны предложения от крупных поставщиков и частных продавцов, что позволяет подобрать вариант под любой бюджет.

Признаки износа

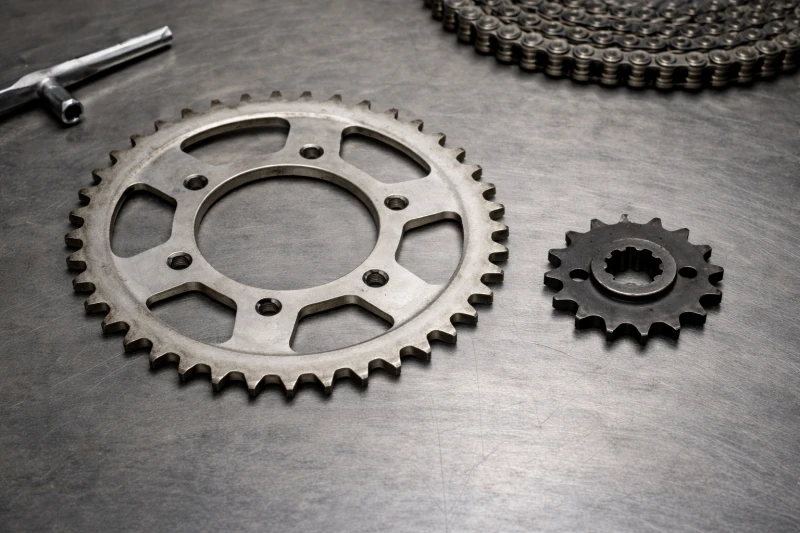

Первое, что должен усвоить владелец Эндуро: цепь и звезды меняются только комплектом. Попытка сэкономить и установить новую цепь на изношенные звезды (или наоборот) приводит к ускоренному выходу из строя всех элементов. Ресурс нового комплекта при таком подходе сокращается в разы, а вероятность обрыва возрастает многократно.

Как проверить цепь

Главный признак износа цепи – её удлинение. Оно происходит не из-за растяжения металла, а из-за износа шарниров между звеньями. Измерять удлинение удобнее всего штангенциркулем.

Стандартная методика: измерить расстояние между центрами роликов на участке из двадцати звеньев. Для большинства цепей шаг 520 (15,875 мм) эталонная длина составит 317,5 мм. Для цепей с шагом 428 (12,7 мм) – 254,0 мм. Если замер показывает удлинение более чем на 1% для сальниковых цепей или на 2% для обычных (без сальников), цепь считается изношенной и подлежит замене. Точные значения и допустимый предел всегда лучше уточнить в документации производителя конкретной цепи.

Визуально о проблемах говорят такие признаки:

• ржавчина, особенно между пластинами;
• заклинившие или туго подвижные звенья;
• неравномерный натяг при проворачивании колеса (цепь то натягивается, то провисает);
• люфт в поперечном направлении – если цепь можно заметно отвести в сторону, шарниры выработаны.

Даже если цепь выглядит целой, но её удлинение превышает допустимое значение, она не обеспечит правильного зацепления со звездами и станет причиной быстрого износа всего комплекта.

Как оценить состояние звезд

Звезды изнашиваются неравномерно: передняя (ведущая) обычно страдает сильнее, так как она меньше и вращается с большей угловой скоростью. Задняя звезда изнашивается медленнее, но после двух-трех замен цепи она тоже требует внимания.

Оценить состояние звезд можно визуально. Новая звезда имеет симметричные, слегка скошенные зубья правильной формы. Изношенная звезда отличается:

• зубья приобретают форму «пилы» или «крючка» – они заострены и изогнуты в одну сторону;
• на рабочих поверхностях появляются заусенцы и выработка;
• венец может иметь биение – заметное на глаз при проворачивании колеса.

Если зубья хотя бы одной звезды имеют явно выраженный крючкообразный профиль, комплект подлежит замене.

Почему комплект меняется целиком

Старая звезда с изношенными зубьями не соответствует новому шагу цепи. Новая цепь будет ложиться на старую звезду неполноценно, что вызывает ударные нагрузки, ускоряет износ как цепи, так и звезды. В итоге ресурс цепи сокращается в два-три раза, а риск обрыва многократно возрастает.

Аналогично, если оставить старую цепь, а поставить новые звезды, удлиненная цепь быстро «съест» зубья, и через несколько выездов комплект станет непригодным. Поэтому замена всех элементов одновременно – рекомендуемый производителями подход.

Как выбрать цепь для эндуро

Выбор цепи – это баланс между надежностью, ресурсом и стоимостью. Чтобы не ошибиться, нужно учитывать несколько параметров: размерность, тип цепи, способ соединения, а также рекомендации производителя мотоцикла.

Размерность цепи

Цепи маркируются тремя цифрами, например 428, 520, 525. Первая цифра обозначает шаг в восьмых долях дюйма, две последние – ширину ролика в восьмых долях дюйма (для большинства типов). Шаг определяет совместимость со звездами. Наиболее распространенные размеры в эндуро:

• 520 – шаг 15,875 мм, ширина ролика 7,94 мм. Стандарт для большинства эндуро и кроссовых мотоциклов объемом от 125 куб. см. Обеспечивает высокую прочность.
• 428 – шаг 12,7 мм, ширина ролика 6,35 мм. Используется на легких эндуро, питбайках и мотоциклах малого объема (до 150–200 куб. см). Легче, но менее прочная.
• 525 – шаг 15,875 мм, ширина ролика 8,51 мм. Усиленная версия 520, встречается на тяжелых эндуро с объемом 450–650 куб. см.

Правильный размер можно определить по мануалу к мотоциклу или по старой цепи – маркировка обычно выбита на пластинах. Не стоит выбирать размерность только по объему двигателя: необходимо сверяться с OEM-спецификацией.

Типы цепей

По конструкции цепи делятся на три основных типа.

1. Обычные цепи не имеют уплотнительных колец между звеньями. Они дешевы, но требуют частой смазки и имеют небольшой ресурс – обычно 20–30 моточасов активной езды. Их ставят в основном на спортивные кроссовые мотоциклы, где вес имеет значение, а ресурс – нет.
2. Усиленные цепи отличаются более толстыми пластинами и увеличенным диаметром роликов. Они прочнее обычных, но также не имеют сальников. Такие цепи часто используют на эндуро среднего класса как компромисс между ценой и надежностью.
3. Сальниковые цепи оснащены резиновыми уплотнителями между пластинами (O-ring, X-ring, W-ring), которые удерживают смазку внутри шарниров и не пропускают грязь. Это самый надежный вариант для эндуро, где постоянные грязь, вода и песок являются главными врагами трансмиссии.

Среди сальниковых цепей распространены варианты с X-образными уплотнителями (X-ring). Они имеют меньший коэффициент трения по сравнению с классическим O-кольцом, благодаря чему греются меньше и дольше сохраняют эластичность уплотнителей. Ресурс качественной цепи с X-образными уплотнителями при правильном обслуживании может достигать 20 000 километров, что для эндуро соответствует двум-трем сезонам активного катания.

Замок цепи

Цепи могут соединяться двумя способами.

• Разъемный замок (клипса) представляет собой съемную пластину, которая фиксируется стопорным кольцом или защелкой. Это удобно: для монтажа не нужен специальный инструмент, и цепь легко снять для мойки. Однако разъемный замок – потенциально слабое место. При неправильной установке он может раскрыться под нагрузкой. В сервисных руководствах Honda, например, указывается, что открытый край клипсы должен быть установлен против направления движения цепи.
• Цепи под расклепку соединяются при помощи специальной вытяжки: ось расклепывается по месту, образуя неразъемное соединение. Такая цепь надежнее, ее практически невозможно разъединить случайно. Для установки потребуется инструмент для расклепки (съемник-заклепочник).

Для Эндуро, где нагрузки высоки, а вибрация постоянна, предпочтительнее цепи под расклепку. Если используется разъемный замок, важно проверить его правильную ориентацию и надежную фиксацию.

Как подобрать звезды

Звезды определяют характер мотоцикла не меньше, чем настройки двигателя или подвески. Правильно подобранные передняя и задняя звезды позволяют адаптировать эндуро под конкретные условия – от лесной тяги до скоростных грунтовок.

Материалы

Задние звезды изготавливаются из разных материалов, и выбор напрямую влияет на долговечность и поведение мотоцикла.

Стальные звезды – самый долговечный вариант. Они тяжелее алюминиевых, но способны выдержать несколько сезонов даже при агрессивной езде. Сталь устойчива к абразивному износу и редко требует замены. Главный минус – вес, который увеличивает неподрессоренную массу и чуть ухудшает работу подвески.

Алюминиевые звезды легкие, но служат значительно меньше. На мощных эндуро (450 куб. см и выше) алюминиевая звезда может выработаться за один-два выездных дня, если ездить в грязевых условиях. Их ставят либо ради снижения веса, либо для коротких соревнований, где ресурс не критичен.

Комбинированные звезды имеют стальной венец и алюминиевое основание. Сталь обеспечивает долговечность зацепления, а алюминий снижает общий вес. Такие звезды наиболее популярны в эндуро-среде.

Передняя звезда всегда стальная, так как она испытывает максимальные нагрузки и ее износ напрямую зависит от твердости материала. Качественная передняя звезда должна иметь термообработку и четкую геометрию зубьев.

Передаточное число

Передаточное число – это отношение количества зубьев задней звезды к количеству зубьев передней. Например, 50/13 = 3,85. Чем выше число, тем больше тяга на низких оборотах, но ниже максимальная скорость. Чем ниже – тем выше скорость, но меньше ускорение.

Увеличить тягу можно двумя способами:

• увеличить заднюю звезду на один-два зуба;
• уменьшить переднюю звезду на один зуб.

Правило, которое часто работает на практике: один зуб на передней звезде по эффекту примерно равен трем зубьям на задней. Уменьшение передней звезды на один зуб дает такой же прирост тяги, как увеличение задней на три зуба. Однако с уменьшением передней звезды нужно быть осторожным: слишком маленькая звезда (например, 12 зубьев) создает чрезмерный изгиб цепи, что ускоряет её износ и может вызвать контакт цепи с маятником.

Примеры конфигураций, которые встречаются на эндуро:

• Стандартный заводской набор: 13 передняя / 50 задняя – универсальный вариант для большинства условий.
• Тяговитый эндуро (лес, каменистые подъемы): 13/52 или 12/50. Такой комплект позволяет двигаться на низких оборотах и уверенно преодолевать препятствия.
• Скоростной эндуро (грунтовки, открытые участки): 14/48 или 15/50. Мотоцикл развивает более высокую скорость на тех же оборотах двигателя, но требует активной работы сцеплением на медленных участках.

При подборе передаточного числа важно следить, чтобы цепь не терлась о маятник или раму, а также чтобы регулировочного хода хватало для натяжения. Некоторые комбинации требуют замены цепи на другую длину.

Примеры конфигураций для разных задач

Для ориентира можно использовать такие сочетания (всегда сверяя их с возможностями конкретного мотоцикла):
