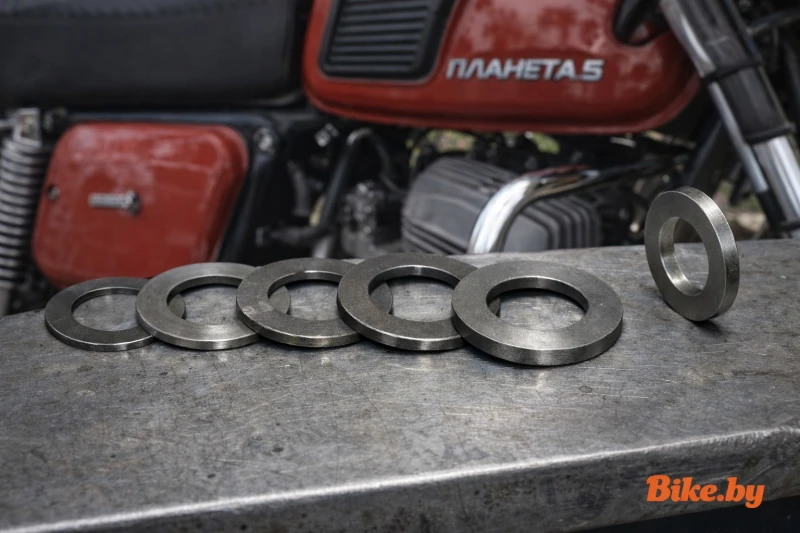

Регулировочные шайбы КПП ИЖ Планета 5

5 апреля 2026 14:09

Владельцы мотоциклов ИЖ Планета нередко сталкиваются с проблемами в работе коробки передач: треск при переключении, вылетающая вторая передача, тугое или нечёткое включение. Причин для таких симптомов может быть несколько — от износа вилок и кулачков шестерён до ослабления винтов механизма переключения. Одна из возможных причин — неправильно подобранный осевой зазор валов КПП. В конструкции Планеты 5 этот зазор регулируется подбором комплекта специальных шайб. Здесь рассмотрены вопросы: какие шайбы и где устанавливаются, какой люфт считается нормальным и как правильно подобрать толщину, а также что проверить до того, как покупать шайбы.

Что проверить до того покупки шайбы

Прежде чем заниматься регулировкой осевых зазоров, стоит убедиться, что проблема действительно в них. При вылетании передачи или плохом включении стоит проверить другие узлы:

Надёжность затяжки винтов упора механизма переключения — они со временем ослабевают.
Состояние вилок переключения: погнутые или изношенные вилки не обеспечивают полного включения передачи.
Кулачки шестерён: смятые или сколотые кулачки приводят к самопроизвольному выключению.
Положение первичного вала и установочное кольцо роликоподшипника — при их смещении меняется геометрия зацепления.
Пружина собачек механизма переключения: ослабшая пружина даёт нечёткую фиксацию.

Если эти узлы в порядке, а люфт валов выходит за пределы нормы, имеет смысл заняться подбором регулировочных шайб.

Зачем в КПП ИЖ Планета 5 нужны регулировочные шайбы

Валы КПП вращаются в подшипниках с определённым осевым зазором. Этот зазор необходим для нормальной работы и компенсации теплового расширения металла. Если зазор меньше нормы, подшипники и валы работают с натягом, что ведёт к нагреву и ускоренному износу. При завышенном зазоре шестерни не входят в полное зацепление, появляется люфт. Под нагрузкой это может вызвать выход шестерён из зацепления — одна из причин выбивания передач и повышенного шума.

Регулировочные шайбы (в некоторых руководствах их называют также кольцами) ставятся в разных узлах КПП, и для каждого узла логика подбора своя. Их задача — выбрать избыточный осевой люфт и вывести зазор в допустимый диапазон. При любой разборке КПП полезно фиксировать, какие шайбы стояли, а при обратной сборке — перепроверять зазоры и при необходимости корректировать их набором. Без правильно подобранных шайб чёткой работы КПП не добиться.

Какие типы и в каких узлах используются

В КПП ИЖ Планета 5 регулировочные шайбы применяются в трёх разных узлах. Важно не путать их друг с другом.

Первичный и вторичный валы

Для этой пары используется набор шайб, устанавливаемых между подшипником и стопорным кольцом. Осевой зазор вторичного вала (то есть его перемещение относительно первичного) должен составлять 0,4–0,6 мм. Этот зазор регулируется подбором шайб. Используются шайбы нескольких толщин; набор зависит от конкретного узла и фактического замера. В одном из практических разборов на bike.by упоминается замер 16,6 мм, под который подбирается шайба 2,0 или 2,5 мм.

Промежуточный (червячный) вал

Для промежуточного вала норма осевого зазора — 0,1–0,2 мм. Здесь тоже применяются регулировочные шайбы, но их расположение и количество могут отличаться от пары первичный-вторичный. В конструкциях разных годов выпуска встречаются варианты с одной упорной шайбой и набором тонких шайб с противоположной стороны.

Валик (механизм) переключения

Отдельный узел — валик переключения передач. Для него в источниках указывается осевой зазор 0,2–0,4 мм. Регулировка выполняется подбором шайб на левой стороне валика, при этом справа обычно установлена опорная шайба фиксированной толщины (например, 1,4 мм). В некоторых модификациях встречаются шайбы толщиной 2,0 или 2,5 мм — это зависит от конкретного замера расстояния между опорами.

Как подобрать правильную толщину шайб

Процесс подбора требует аккуратности. Ниже описан способ, который встречается в ремонтных руководствах.

Подготовка

Очистите картер и валы от старой смазки и грязи. Приготовьте набор регулировочных шайб разной толщины и штангенциркуль. Найти такие наборы можно через раздел запчастей.

Последовательность действий (на примере вторичного вала)

Установите валы в картер с подшипниками, без регулировочных шайб (или с шайбами, которые были демонтированы, записав их толщину).
Закрепите крышку КПП штатными болтами, затянув их с требуемым моментом.
Измерьте осевой люфт вала. Удобнее всего это делать, установив индикатор часового типа на торец вала и перемещая вал вдоль оси. Допустимый люфт для вторичного вала — 0,4–0,6 мм.
Если люфт превышает верхнюю границу, добавьте одну или несколько регулировочных шайб так, чтобы суммарная толщина компенсировала избыточный зазор. Если люфт меньше нижней границы — уменьшите толщину набора.
Повторно соберите узел и проверьте вращение валов от руки: вращение должно быть свободным, без закусывания, а осевой люфт — укладываться в норму для конкретного узла.
Аналогично настройте промежуточный вал (зазор 0,1–0,2 мм) и валик переключения (зазор 0,2–0,4 мм), используя свои наборы шайб для каждого узла.

Примечание. В литературе по ремонту ИЖ встречаются разные способы замера и разные рекомендуемые зазоры. Окончательная проверка правильности регулировки делается на полностью собранной коробке: передачи должны включаться чётко, без заеданий и самопроизвольного выключения.

Частые ошибки и заблуждения

Миф о фиксированном количестве шайб. Иногда можно услышать, что в КПП ИЖ Планета 5 должно стоять ровно три шайбы. На самом деле количество и суммарная толщина подбираются индивидуально под каждый экземпляр из-за производственных допусков картера, валов и подшипников.
Неправильный момент затяжки крышки КПП. Слишком сильная затяжка деформирует картер и может закусить подшипники. Слишком слабая — не обеспечит жёсткости, валы будут иметь избыточный люфт.
Использование шайб нештатного диаметра. Шайбы должны точно соответствовать посадочному месту. Неподходящие шайбы ведут к перекосу и разрушению подшипников.
Самостоятельное изготовление шайб. Без контроля твёрдости, точной толщины и параллельности плоскостей делать это не рекомендуется. Ошибка в десятые доли миллиметра испортит работу КПП.

Ответы на частые вопросы

Где купить набор регулировочных шайб

- На площадке bike.by представлены объявления от различных продавцов и частных лиц. Перед покупкой стоит сверить совместимость с вашей моделью мотоцикла и конкретным узлом КПП. Воспользуйтесь поиском на сайте, чтобы найти подходящий набор.

Нужно ли менять шайбы при каждой разборке КПП

- Менять шайбы при каждой разборке не нужно. Однако каждый раз после разборки необходимо перепроверять зазоры, так как износ деталей может изменить оптимальную толщину.

Влияют ли шайбы на работу сцепления

- Сцепление и КПП — независимые узлы, поэтому шайбы на него не влияют. Однако неточная регулировка шайб может косвенно влиять на чёткость включения передач, что иногда путают с проблемами сцепления.

Когда лучше обратиться в сервис

- Если сомневаетесь в своих силах или после регулировки проблема не ушла, имеет смысл обратиться к специалистам. На bike.by есть раздел СТО и услуги, где можно найти мастерские по ремонту мотоциклов, в том числе ремонт двигателя.
