Регулировка клапанов на мотоциклах BRZ

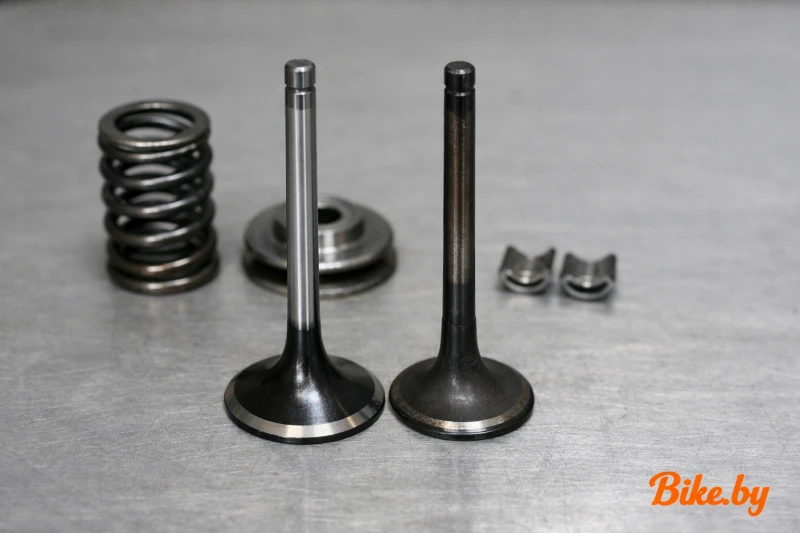

Любой четырехтактный двигатель требует периодической проверки тепловых зазоров клапанов. Для мотоциклов BRZ, широко представленных на белорусском рынке, эта процедура становится особенно актуальной при появлении характерных признаков неисправности. Владельцы моделей Z4, Z7 и X5 часто сталкиваются с похожими симптомами, но двигатели на этих аппаратах различаются по объему, конструкции и производителю. Поэтому вместо универсальной инструкции «для всех» разберем общие принципы работы, на которые стоит опираться, и покажем, где искать точные данные под конкретный мотор.

Признаки, указывающие на необходимость регулировки клапанов

Прежде чем приступать к разборке, важно убедиться, что проблема действительно кроется в тепловых зазорах. Многие владельцы BRZ начинают беспокоиться при появлении металлического цокота в верхней части двигателя, особенно на холодную. Однако стук может быть связан и с другими элементами, поэтому стоит обратить внимание на совокупность симптомов.

Трудный запуск на холодном двигателе часто указывает на слишком маленький зазор впускных клапанов, из‑за чего они не полностью закрываются и падает компрессия. Если мотоцикл запускается только после нескольких попыток, а на горячую работает нормально, это весомый повод проверить зазоры. Обратная ситуация — появление хлопков в выпускную систему или потеря мощности на высоких оборотах — может свидетельствовать о недостаточном зазоре выпускных клапанов.

Еще один явный признак — металлический стук, который не исчезает после прогрева. Если клапанный зазор превышает допустимое значение, кулачок распределительного вала ударяет по коромыслу с большей амплитудой, создавая характерный звук. Игнорирование этих симптомов приводит к ускоренному износу распредвала, прогару клапанов и, в запущенных случаях, к капитальному ремонту двигателя.

Подготовка к регулировке

Для выполнения работы потребуется стандартный набор инструментов, который найдется в гараже у большинства мотоциклистов. Главное — подойти к подготовке ответственно, чтобы в процессе не отвлекаться на поиски нужного ключа.

Потребуются следующие инструменты и материалы:

• набор щупов с шагом 0,01–0,05 мм (диапазон от 0,05 до 0,20 мм будет достаточным);
• ключи рожковые или накидные на 8, 10, 12 мм, а также торцевую головку для проворота коленчатого вала;
• отвертки (плоская и крестовая) для снятия пластика и катушек зажигания;
• новая прокладка крышки клапанов (или качественный герметик, если прокладка многоразовая);
• чистая ветошь, обезжириватель.

Все работы проводятся на полностью остывшем двигателе. Зазоры измеряются только на холодном моторе — когда он не запускался не менее 4–6 часов. Горячий двигатель имеет измененные геометрические параметры из-за теплового расширения металла, и регулировка на горячую приведет к некорректным результатам.

Общий принцип регулировки клапанов

Независимо от модели BRZ, физический смысл процедуры остается единым. Двигатель необходимо установить в положение, при котором оба клапана цилиндра закрыты. Это достигается совмещением меток распределительного и коленчатого валов в верхней мертвой точке (ВМТ) такта сжатия.

На большинстве одноцилиндровых двигателей BRZ используется конструкция с регулировочными винтами и контргайками. После ослабления контргайки можно вращать винт, изменяя зазор между кулачком распредвала и коромыслом. Величина зазора контролируется щупом: он должен входить с легким усилием, не провисая, но и не застревая.

Основная сложность для начинающих заключается в правильном определении такта сжатия. Если начать регулировку, когда поршень находится в ВМТ такта выпуска или впуска, клапаны окажутся открытыми, и зазор будет измерен неверно. Поэтому перед началом работы стоит убедиться, что на звездочке распредвала метка совпадает с отливкой на головке цилиндра, а поршень находится в верхней точке.

Особенности моделей

BRZ Z7 в актуальных версиях оснащается 300‑кубовым двигателем Zongshen ZS175FMN (4‑тактный, 1 цилиндр, 2 клапана на цилиндр). Доступ к клапанному механизму стандартный: снятие бензобака, пластиковой облицовки, катушки зажигания. Метки ГРМ расположены на роторе генератора и звездочке распредвала. Регулировка выполняется по общему принципу с контргайками.

BRZ X5 PR300 также построен на базе одноцилиндрового двигателя (объем 300 см³, производитель Zongshen). Это не двухцилиндровый мотор, поэтому никакой раздельной настройки «переднего и заднего цилиндра» здесь нет — работа ведется с одним цилиндром по той же схеме, что и на Z7. Количество цилиндров — 1, с балансирным валом.

BRZ Z4 встречается в нескольких модификациях, в том числе с двигателями 125 см³ (питбайк) и 200 см³. Тип мотора, его маркировка и конструкция клапанного механизма могут различаться в зависимости от года выпуска и версии. Поэтому перед началом работ обязательно нужно уточнить маркировку двигателя (выбита на картере) и найти под нее сервисное руководство.

Как определить точные зазоры для своего мотоцикла

В открытых источниках часто встречаются противоречивые данные по тепловым зазорам. Например, для моторов 169FMM / 172FMM / 175FMM рекомендуются значения 0,06–0,08 мм (впуск) и 0,08–0,10 мм (выпуск) с периодичностью проверки каждые 3–5 тысяч километров. В руководствах к двигателям ZS172FMM-5 указываются зазоры 0,04–0,06 мм на холодную. Для конкретной модели BRZ единственным надежным источником остается официальная сервисная документация (PDF-мануал от производителя или импортера) либо данные, нанесенные на табличке двигателя.

Поэтому вместо универсальной таблицы, которая может ввести в заблуждение, действуйте так:

• найдите маркировку двигателя (обычно выбита на картере слева или спереди);
• используйте эту маркировку для поиска мануала;
• если документации нет — проконсультируйтесь у дилера или в специализированном сервисе.

Сборка двигателя и проверка работы

После завершения регулировки необходимо установить крышку клапанов на место. Если используется новая прокладка, она должна быть сухой и чистой. При установке многоразовой резиновой прокладки важно обезжирить посадочные места и нанести тонкий слой герметика только в местах стыков, если это предусмотрено конструкцией. Затяжка болтов крышки выполняется крест-накрест с равномерным усилием, чтобы избежать перекоса и последующего подтекания масла.

Перед запуском двигателя убедитесь, что все разъемы катушек зажигания подключены, бензобак установлен на место, а топливные шланги не пережаты. После первого запуска дайте двигателю поработать 2–3 минуты, затем заглушите его и проверьте, нет ли подтеканий масла из-под прокладки. Прислушайтесь к работе: правильно отрегулированные клапаны издают легкий равномерный звук, который не должен содержать резких металлических нот.

Когда стоит доверить работу специалистам

Процедура регулировки клапанов требует не только набора щупов и ключей, но и точных сервисных данных, аккуратности и понимания того, как не сбить метки ГРМ. При ошибках можно получить зажатые клапаны, нарушение фаз газораспределения или повреждение резьбы регулировочных винтов.

Если у вас нет опыта подобных работ, нет мануала с моментами затяжки и точными зазорами для вашей модификации двигателя, или вы не уверены в правильности выставления ВМТ — лучше обратиться в профильный сервис. Специалисты выполнят регулировку по регламенту и сразу проверят состояние цепи ГРМ, звездочек и сальников.

Где найти запчасти для обслуживания

При выполнении регулировки часто возникает необходимость в замене прокладки крышки клапанов, регулировочных винтов или даже распределительного вала при обнаружении износа. На платформе Bike.by собраны предложения от крупных поставщиков, небольших компаний и частных продавцов. В каталоге можно подобрать все, что нужно.

Удачной работы на дорогах, и пусть ваш BRZ всегда будет в отличном техническом состоянии!
