Обгонная муфта стартера на скутере - почему выходит из строя

Утро, холодный двигатель. Поворачиваете ключ, жмёте кнопку стартера — и вместо уверенного звука прокрутки слышите визг, хруст или гул при полной неподвижности мотора. Скутер не заводится, стартер издаёт посторонние шумы. Чаще всего причина такого поведения — неисправность обгонной муфты стартера, известной также как бендикс. Узел небольшой, но без него двигатель не запустить.

Разберём, как муфта работает, какие симптомы указывают именно на неё и какие варианты ремонта возможны на распространённых скутерах с вариатором — прежде всего на моделях с четырёхтактными двигателями серий 139QMB, 152QMI и 157QMJ. Устройство и обслуживание вариаторной трансмиссии подробно описаны в сервисном мануале Peugeot Kisbee 50cc 4T (двигатель 139QMB-E).

Зачем в стартере обгонная муфта

Цепочка электрического запуска выглядит так: аккумулятор подаёт ток, стартер раскручивается и передаёт момент на коленвал. Но после того как двигатель завёлся, его обороты становятся выше пусковых. Оставь стартер жёстко связанным с мотором — и коленвал раскрутит его до разрушительных скоростей за пару секунд.

Обгонная муфта механически разрывает эту связь. При запуске она заклинивается и передаёт вращение в одну сторону — от стартера к мотору. Как только двигатель начинает работать самостоятельно, муфта расклинивается, и стартер останавливается, хотя коленвал продолжает вращаться. Принцип односторонней передачи момента хорошо виден в сервисном мануале KYMCO Downtown 125i при проверке starter clutch: ведомая шестерня должна свободно вращаться в одном направлении и блокироваться в противоположном.

На скутерах с двигателями 139QMB, 152QMI и 157QMJ применяется роликовая обгонная муфта. Внутри её наружного кольца выполнены пазы переменной ширины, в которых находятся подпружиненные ролики. При вращении стартера ролики смещаются в узкую часть паза и намертво зажимают внутреннее кольцо, связанное с коленвалом. Когда мотор запущен, внутреннее кольцо обгоняет наружное, ролики отбрасываются в широкую часть паза — и связь пропадает.

Некоторые производители ставят кулачковые муфты — они быстрее включаются и меньше проскальзывают, но дороже и чувствительны к точности изготовления. На указанных выше массовых китайских двигателях, как правило, используется именно роликовая конструкция.

Две разные неисправности

Проблемы с обгонной муфтой проявляются двумя сценариями, и путать их не стоит.

1. Пробуксовка. Стартер вращается, слышен гул электромотора, но коленвал либо стоит на месте, либо проворачивается рывками. Ролики муфты не заклиниваются в пазах и проскальзывают. Звук — жужжание, иногда с металлическим скрежетом.
2. Заклинивание. Стартер прокручивает мотор, двигатель заводится, и сразу после запуска появляется пронзительный визг. Муфта не разомкнулась, и стартер продолжает вращаться вместе с коленвалом. Для стартера такой режим разрушителен: подшипники, обмотки и щётки не рассчитаны на работу на высоких оборотах.

Похожие звуки могут давать и другие узлы. Севший аккумулятор — стартер щёлкает и не крутит либо крутит вяло. Износ зубьев венца маховика — металлический лязг, повторяющийся в одной точке при прокрутке. Неисправность редуктора или промежуточной шестерни стартера также иногда вызывает посторонние шумы. Точный диагноз без вскрытия поставить трудно, но жужжание при неподвижном моторе и визг после запуска с высокой вероятностью указывают именно на обгонную муфту. Разобраться в электрической части запуска поможет статья «Поиск неисправности в электрооборудовании мотоцикла» на Bike.by, а информацию по ремонту стартера можно найти в материале «Самостоятельный ремонт стартера».

Что приводит к поломке

Одна из основных причин преждевременного выхода муфты из строя на скутерах с вариатором — абразивная пыль. Ремень и ролики вариатора в процессе работы истираются, образуя облако из резиновой крошки и металлической пыли. Через вентиляционные отверстия эта взвесь попадает внутрь муфты, оседает на роликах и в пазах, мешая им свободно перемещаться. Со временем грязь набивается настолько плотно, что ролики либо перестают заклиниваться, либо теряют способность расклиниваться.

Усугубляют ситуацию частые попытки запуска на полуразряженном аккумуляторе. Стартер крутит медленно, ролики не успевают чётко зафиксироваться в пазах и бьют по кромкам, изнашивая посадочные места. Длительное удержание кнопки стартера после запуска двигателя также сокращает ресурс узла — муфта в этот момент испытывает ударные нагрузки, на которые её конструкция не рассчитана.

На моделях, где доступ к муфте затруднён (например, требуется снятие двигателя или демонтаж обширной части обвеса), ремонт превращается в заметно более трудоёмкую операцию. На отдельных скутерах, таких как KYMCO Downtown 125i, стартерная муфта расположена со стороны правой крышки картера и требует снятия маховика — схема доступа принципиально отличается от вариаторной. Это стоит учитывать заранее, чтобы трезво оценить объём работ.

Как добраться до муфты и оценить её состояние

Перед началом работ отключите минусовую клемму аккумулятора. Второе правило безопасности: никогда не нажимайте кнопку стартера при снятой крышке вариатора. Вращающиеся шкивы и ремень могут затянуть руку или край одежды мгновенно и без предупреждения.

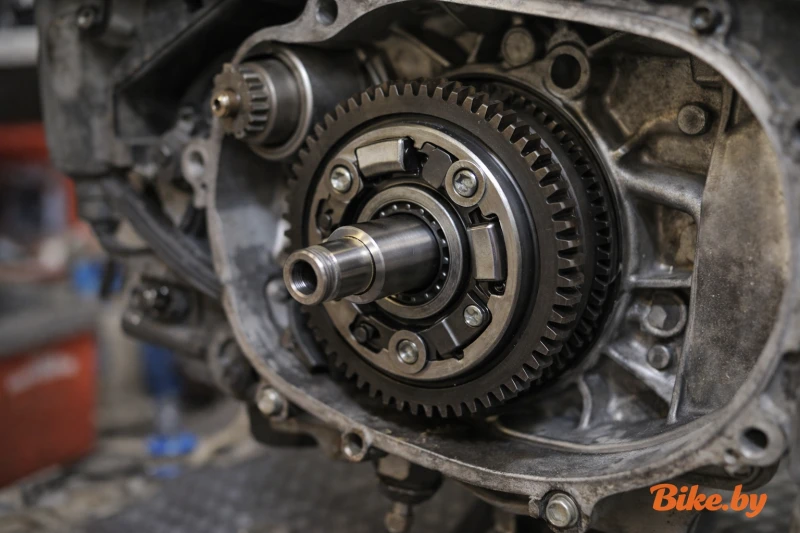

Расположение обгонной муфты зависит от конструкции двигателя. На распространённых скутерах с вариатором (например, GY6 150, описанных в соответствующем сервисном мануале) узел находится за крышкой вариатора и крепится к передней опоре коленвала. Однако на некоторых моделях, как показано в мануале KYMCO Downtown 125i, муфта размещена со стороны генератора, и доступ к ней требует снятия правой крышки картера и маховика с использованием специального съёмника.

Для вариаторной схемы типовой порядок действий: снять кожух вариатора, ослабить и демонтировать ремень, открутить гайку ведущего шкива (потребуется фиксатор), снять шкив в сборе, после чего открутить винты крепления обгонной муфты и извлечь узел. Перед началом обязательно сверьтесь с сервис-мануалом для вашей модели — последовательность и моменты затяжки могут отличаться.

Осмотрите деталь. Прокрутите внутреннее кольцо относительно наружного в обе стороны. В одну сторону оно должно вращаться легко, без заеданий, в другую — мгновенно заклиниваться. Люфт, заедание в обоих направлениях, выработка в пазах, коррозия на роликах или задиры на посадочных поверхностях — показания к замене.

Чистить или менять

Если механических повреждений нет, а муфта забита пылью, очистка иногда восстанавливает работоспособность. Деталь промывают в подходящем растворителе, затем продувают сжатым воздухом. Это временное решение: изношенные ролики и просевшие пружины очистка не восстановит. При явных следах износа замена неизбежна.

Со смазкой осторожнее. Рекомендации производителей различаются: в одних мануалах предписано использовать специальные составы на основе дисульфида молибдена, в других — устанавливать деталь без смазки. Консистентные смазки часто собирают абразивную пыль и превращаются в шлифовальную пасту. Следуйте указаниям сервисной документации для вашей модели — универсального совета здесь нет. В мануале KYMCO отдельно подчёркивается необходимость очистки внутренней полости маховика перед сборкой, а GY6 150 manual упоминает нанесение небольшого количества смазки на определённые поверхности starting clutch.

Как выбрать новую муфту

При подборе детали ориентируйтесь на модель двигателя. Муфты для двигателей 152QMI и 157QMJ внешне похожи на муфты для 139QMB, но могут отличаться по посадочным размерам. Найти подходящую деталь можно в специализированных магазинах и на онлайн-площадках. В разделе «Запчасти на скутеры и мопеды» на Bike.by собраны предложения от поставщиков и частных продавцов со всей Беларуси — платформа позволяет сравнить варианты и подобрать как новую деталь, так и бывшую в употреблении с нормальным остаточным ресурсом.

Роликовая и кулачковая муфты невзаимозаменяемы. Установка кулачковой муфты на коленвал, рассчитанный под роликовую, без замены сопряжённых деталей приведёт к несоосности и быстрому разрушению посадочных поверхностей. Перед покупкой сверьтесь с каталогом запчастей для вашей модели двигателя.

Сборка и проверка

Сборка выполняется в обратной последовательности. Моменты затяжки крепежа зависят от конкретной модели двигателя — ищите значения в сервис-мануале. После подключения аккумулятора выполните пробный запуск. Стартер должен крутить ровно, без посторонних шумов. После того как двигатель заработал, никакого визга быть не должно — стартер отключается и останавливается.

Чтобы новая муфта прослужила дольше, раз в сезон снимайте кожух вариатора и удаляйте скопившуюся пыль. Своевременная замена изношенного ремня и роликов вариатора — лучшая профилактика для обгонной муфты.

Обгонная муфта стартера — узел не самый сложный, но её отказ оставляет скутер без движения. По звуку можно понять, в какую сторону копать, а дальше — либо браться за инструмент, либо ехать в сервис. Если не уверены в своих силах, обратитесь к специалистам. На сайте в разделе «Ремонт двигателя мототехники» можно найти контакты мастерских. Не откладывайте ремонт: визг после запуска и пробуксовка стартера требуют внимания.

Источники и дополнительные материалы

• Peugeot Kisbee 50cc 4T workshop manual — двигатель 139QMB-E, вариаторная трансмиссия, регламент обслуживания для пыльных условий, таблица моментов затяжки.
• BMS 150cc GY6 service manual — starting clutch: состав узла, ролики и пружины, снятие, проверка, примечание о левой резьбе фиксирующей гайки.
• KYMCO Downtown 125i service manual — пример компоновки, где стартерная муфта снимается через правую крышку картера и маховик; проверка работы starter clutch.
• Поиск неисправности в электрооборудовании мотоцикла — помогает разграничить проблемы муфты, стартера, реле и проводки.
