Мультиметр для мотоциклиста - руководство по самостоятельной диагностике электрооборудования

Важно: при переходе от измерений напряжения и сопротивления к измерениям тока необходимо переставить красный щуп в соответствующее гнездо (10А или мА/μА). Если этого не сделать и попытаться измерить ток в положении VΩ, прибор выйдет из строя. Аналогично, после завершения работы с током следует вернуть щуп в гнездо VΩ, чтобы случайно не измерить напряжение в режиме тока.

3. Важнейшие правила безопасности перед началом работы

Диагностика электрооборудования связана с риском короткого замыкания, выхода прибора из строя и даже поражения электрическим током (особенно при работе с системами зажигания). Соблюдение простых правил сделает работу безопасной и предсказуемой.

Перед каждым использованием необходимо осмотреть измерительные щупы. Трещины или оголённые участки проводов недопустимы — их следует заменить или заизолировать.

Не следует измерять ток на проводах стартера. Пусковой ток может достигать 100–200 ампер, что мгновенно сожжёт внутреннюю защиту мультиметра. Для диагностики стартера используют другие методы (например, измерение падения напряжения).

При измерении сопротивления нужно убедиться, что цепь обесточена. Отключите аккумулятор или отсоедините разъём проверяемого компонента. Подача напряжения на омметр приведёт к неверным показаниям и может повредить прибор.

Если мультиметр не имеет автоматического выбора предела, начинайте измерения с максимального диапазона и постепенно снижайте его для получения точного значения. Это защитит прибор от перегрузки.

При проверке системы зажигания будьте осторожны: высокое напряжение на вторичной цепи может быть опасным для жизни. Не прикасайтесь к оголённым проводам и высоковольтным выводам при работающем двигателе.

4. Проверка аккумулятора

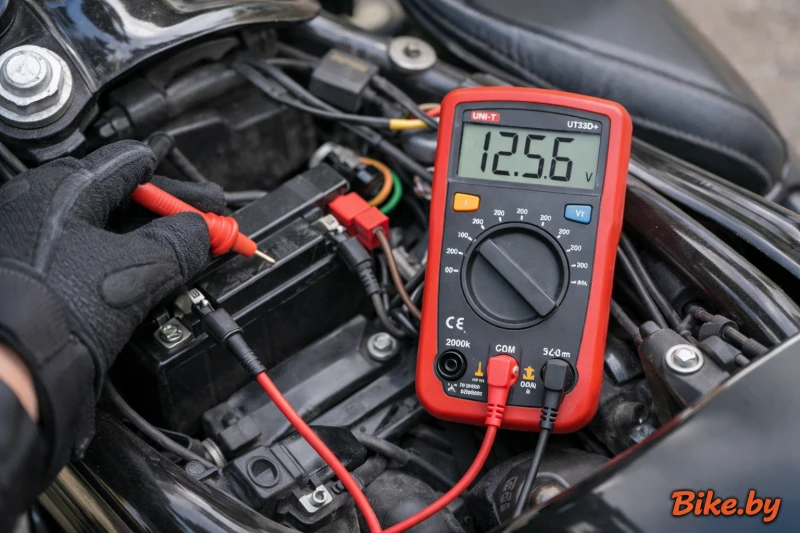

Большинство электрических проблем так или иначе связаны с состоянием аккумулятора. Начать следует с измерения напряжения покоя. Выключите зажигание, отключите все потребители. Установите мультиметр в режим DCV с пределом 20 В. Подключите чёрный щуп к минусовой клемме аккумулятора, красный — к плюсовой.

Для полностью заряженной 12-вольтовой свинцово-кислотной батареи нормальным считается напряжение около 12,6 В и выше. Длительное падение ниже 12,4 В нежелательно. Однако точные значения зависят от типа аккумулятора и условий измерения; ориентируйтесь на данные производителя.

Если напряжение ниже 12,0 В, аккумулятор глубоко разряжен или имеет сульфатацию пластин. Попробуйте зарядить его штатным зарядным устройством и повторите измерение. Если напряжение после заряда быстро падает — аккумулятор требует замены.

Следующий этап — измерение напряжения при запуске. Подключите мультиметр к клеммам так же, как и раньше. Попросите помощника нажать кнопку стартера (или сделайте это самостоятельно, если есть возможность видеть показания). Зафиксируйте минимальное напряжение в момент прокрутки коленвала.

Для большинства мотоциклов с исправным аккумулятором напряжение при старте не должно падать ниже 9,5 В. Если просадка глубже, аккумулятор либо разряжен, либо потерял ёмкость. Причиной также может быть повышенное сопротивление в цепи стартера или неисправный стартер.

Затем проверьте напряжение при работающем двигателе. Запустите двигатель и дайте ему прогреться до рабочих оборотов холостого хода. Измерьте напряжение на клеммах аккумулятора. При увеличении оборотов до 3000–4000 об/мин напряжение должно подняться и стабилизироваться.

Для многих мотоциклов нормальным является напряжение в диапазоне 13,5–14,5 В. Однако у некоторых моделей спецификация может быть уже (например, 13,5–14,2 В) или выше (до 15,0 В). Точные значения всегда указаны в сервисном мануале.

Если напряжение ниже ожидаемого даже при повышенных оборотах — генератор не выдаёт достаточного тока или реле-регулятор не справляется. Если напряжение заметно выше спецификации, реле-регулятор перезаряжает аккумулятор, что приводит к кипению электролита и сокращению срока службы батареи.

5. Диагностика системы зарядки

Система зарядки состоит из генератора (статора), ротора с постоянными магнитами (в большинстве мотоциклов) и реле-регулятора. При отклонениях напряжения, выявленных в предыдущем разделе, необходимо проверить эти компоненты.

5.1. Проверка реле-регулятора

Косвенная проверка реле-регулятора уже выполнена при измерении напряжения на аккумуляторе при разных оборотах. Если напряжение при увеличении оборотов превышает верхнюю границу спецификации или не растёт выше нижней границы, реле-регулятор может быть неисправен. Однако окончательный диагноз ставится после проверки генератора.

5.2. Проверка статора (статический тест)

Отключите разъём генератора от реле-регулятора. Установите мультиметр в режим измерения сопротивления (Ω) на предел 200 Ом.

Измерьте сопротивление между каждой парой фазных выводов (для трёхфазного генератора это три измерения: A-B, B-C, C-A). Норма: значение обычно составляет менее 1 Ом, но не равно нулю (полное замыкание). Все три измерения должны быть практически одинаковы. Точные значения смотрите в сервисном мануале.

Проверьте отсутствие замыкания на массу. Один щуп подключите к любому фазному выводу, второй — к корпусу генератора (или к двигателю). Норма: сопротивление должно стремиться к бесконечности (на дисплее — «1» или «OL»). Если мультиметр показывает какое-либо конечное значение, значит, обмотка статора замкнута на массу — генератор требует замены или перемотки.

5.3. Проверка статора (динамический тест)

Подключите разъём генератора обратно. Запустите двигатель. Переведите мультиметр в режим измерения переменного напряжения (ACV) с пределом 200 В или выше.

Измерьте напряжение между каждой парой фазных выводов на холостых оборотах, а затем при 3000–4000 об/мин.

Ориентировочные значения: на холостых оборотах напряжение может составлять 15–30 В, при повышенных оборотах оно должно подниматься до 50–70 В. Точные значения зависят от модели мотоцикла; всегда сверяйтесь с сервисным мануалом. Если напряжение ниже ожидаемого или сильно различается между фазами, статор неисправен.

6. Система зажигания

Катушка зажигания преобразует низкое напряжение (12 В) в высокое, необходимое для образования искры. Неисправность катушки часто проявляется как пропуски зажигания, сложный запуск или полное отсутствие искры.

Для проверки катушки отсоедините её от мотоцикла. Установите мультиметр в режим измерения сопротивления (Ω). Точные значения первичной и вторичной обмоток всегда указаны в сервисной документации. Ориентировочные диапазоны для многих мотоциклов таковы:

• первичная обмотка (между выводом «+» и выводом «–» или между выводом питания и выводом коммутатора): 0,3–3 Ом;
• вторичная обмотка (между высоковольтным выводом и одним из первичных выводов): 5–15 кОм.

Однако эти цифры могут существенно отличаться. Например, для одних моделей норма по первичной обмотке составляет 0,36–0,48 Ом, а по вторичной — 5,4–7,4 кОм; для других — до 7,9 кОм по вторичной цепи. Измерения проводятся при холодной катушке. Если сопротивление выходит за пределы, указанные в мануале, катушку следует заменить.

Высоковольтные провода также имеют собственное сопротивление. Измерьте его, подключив щупы к двум концам провода. Нормальное значение обычно составляет от нескольких килоом до 20 кОм. Если сопротивление выше или провод «звонится» как целый (0 Ом), его пора менять. Заодно проверьте, нет ли короткого замыкания провода на массу.

7. Поиск утечек тока

Если аккумулятор разряжается за несколько дней простоя при том, что зарядка работает исправно, вероятна утечка тока (паразитный ток). Даже небольшой ток (десятки миллиампер) может полностью разрядить батарею за неделю.

Для измерения утечки выполните следующие действия.

1. Выключите зажигание, снимите ключ, дождитесь, пока приборная панель и все модули перейдут в спящий режим (это может занять несколько минут). Если на мотоцикле установлена сигнализация или иммобилайзер, учитывайте, что они потребляют ток в режиме охраны.
2. Переключите мультиметр в режим измерения постоянного тока (DCA). Для начала используйте вход 10А, чтобы не перегрузить прибор. Если ток окажется малым, переключите щуп в гнездо мА/μА (при его наличии) и выберите соответствующий диапазон.
3. Отсоедините минусовую клемму аккумулятора.
4. Подключите мультиметр последовательно между минусовой клеммой и отсоединённым минусовым проводом: чёрный щуп — на минусовую клемму аккумулятора, красный щуп — на отсоединённый провод (с учётом выбранного гнезда).
5. Зафиксируйте показания.

Допустимый ток покоя зависит от конкретной модели и установленного дополнительного оборудования. Для мотоцикла без сигнализации и трекеров нормальным считается ток менее 3–5 мА. Однако точные значения нужно смотреть в сервисном мануале. Если ток выше, есть неисправность.

Для поиска источника утечки последовательно вынимайте предохранители, следя за показаниями мультиметра. Тот предохранитель, при извлечении которого ток падает до нормы, указывает на цепь с проблемой. Далее ищите неисправность в этой цепи (короткое замыкание, неисправный потребитель, залипшее реле).

Предупреждение: ни в коем случае не пытайтесь запустить двигатель, когда мультиметр подключён последовательно в режиме амперметра. Пусковой ток повредит прибор. Измерения утечки всегда проводятся при выключенном зажигании и без попыток запуска.

8. Обнаружение короткого замыкания и обрыва проводки

Обрывы и короткие замыкания — частая проблема старых мотоциклов или техники, которая пережила не самый аккуратный ремонт. Для их поиска удобно использовать режим прозвонки.

Установите мультиметр в режим прозвонки (символ диода и звуковой волны). Если такого режима нет, используйте режим сопротивления на пределе 200 Ом.

При проверке целостности провода подключите щупы к двум концам одного и того же провода. Если раздаётся звуковой сигнал (или сопротивление близко к 0 Ом), провод цел. Если сигнала нет — обрыв.

Для проверки короткого замыкания на массу один щуп подключите к проверяемому проводу (предварительно отсоединив его от всех потребителей), второй — к чистой массе (рама, двигатель, минусовая клемма аккумулятора). Если прозвонка срабатывает — провод замкнут на массу. В исправной цепи сигнала быть не должно.

Аналогично проверяются любые цепи — от проводки датчиков до цепей питания приборов.

Порог срабатывания звуковой индикации в режиме прозвонки зависит от модели мультиметра. Обычно сигнал звучит при сопротивлении менее 50–100 Ом, но точное значение указано в инструкции к прибору.

9. Диагностика датчиков (на примере основных)

Мультиметр позволяет проверить работоспособность многих датчиков, хотя для полной диагностики некоторых из них (например, датчика Холла) требуется осциллограф.

Датчик температуры охлаждающей жидкости (ДТОЖ) — термистор, сопротивление которого изменяется с температурой. При холодном двигателе сопротивление высокое (несколько кОм), при прогретом — низкое (сотни Ом). Точные значения зависят от модели, но динамика всегда одна. Отсоедините разъём датчика, измерьте сопротивление между его выводами холодным, затем запустите двигатель и прогрейте его до рабочей температуры, снова измерьте. Если сопротивление не меняется или меняется скачкообразно — датчик неисправен.

Датчик положения дроссельной заслонки (ДПДЗ) — потенциометр, выдающий напряжение, пропорциональное углу открытия дросселя. Для безопасной проверки используют метод back-probing (протыкание изоляции тонкими иглами или специальными щупами) без отсоединения разъёма, либо используют тестовый жгут между датчиком и его разъёмом. Включите зажигание. Мультиметром в режиме DCV измерьте напряжение на сигнальном выводе датчика относительно массы. При закрытой дроссельной заслонке напряжение должно быть минимальным (обычно 0,3–0,8 В), при полностью открытой — максимальным (3,5–4,8 В). Напряжение должно меняться плавно, без рывков и провалов. Точные значения указаны в сервисном мануале.

Датчик Холла и датчик положения коленвала. С помощью мультиметра можно проверить наличие напряжения питания и целостность обмоток. Однако форму сигнала (прямоугольные импульсы) мультиметр не отображает, поэтому полноценную проверку работоспособности этих датчиков можно выполнить только осциллографом или специализированным тестером.

10. Базовый чек-лист

Если есть подозрения на неисправность, можно выполнить эту последовательность. Она помогает быстро локализовать проблему, но не заменяет полную диагностику.
