Резьба по «Уралу». Часть VII. Переборка коробки передач.

Коробка передач нашего подопытного с трудом работала еще в связке со старым мотором, а после ребилда двигатель обещает выдавать ощутимо большую мощность, так что необходимость наведаться с ревизией назрела давно. Вдобавок полировка картера двигателя не имела бы особого смысла без корпуса КП, ибо обе детали на мотоцикле хорошо видны и в собранном виде выглядят единым целым.

Так что же кроется в нашем ящике Пандоры? Для начала нужно слить масло, еще и наполовину разбавленное водой — сказалась зимовка под открытым небом вкупе с отсутствием заглушки под привод спидометра. Снятый и отмытый узел ставим на верстак и начинаем разборку с откручивания обеих «заплаток» и извлечения сектора переключения передач вместе с валиком (фото 1). Затем нужно выкрутить переднюю крышку пружины вала кикстартера и снять преднатяг пружины, чтобы не повредить ее при разборке. Теперь можно выкрутить гайку диска упругой муфты (фото 20) и снять диск, рычаг кикстартера и обойму сальника его вала.

Откручиваем болты передней крышки картера КП. В отличие от современных, старые коробки от М-72 разбираются не спереди, а сзади. Современную коробку мы разбираем, постукивая по выступающему переднему концу первичного вала, а старые — постукиванием по задней части вторичного вала (фото 2), а также — через выколотку — по задней части первичного вала, предварительно демонтировав детали выжима сцепления. Если пытаться при разборке коробки старого образца лупить по переднему концу первичного вала, запросто можно испортить картер, а это равноценно полной утрате коробки.

Внутренние зубья подвижной муфты четвертой передачи слизаны чуть меньше, чем полностью (фото 3), а на внутренней проточке хорошо видны задиры, оставленные вилкой. Понятно, почему четвертая еле включалась и постоянно вылетала. Не лучше обстоят дела и со шлицами на вторичном валу и под шестерни, и под вилку, на которой закреплен диск упругой муфты кардана (фото 4). Сама вилка тоже на выброс — продольные пропилы в районе сальника из‑за попавшей много лет назад грязи никогда не обеспечат должной герметичности (фото 5).

Затем, постукивая киянкой через небольшой пробойник, выпрессовываем ось вилок КП и изучаем их (фото 6): вилка включения первой и второй вполне живая, а вот третьей и четвертой — наоборот (фото 7). От моих попыток «включить невключаемое» ее перегрело и повело, да и выработка уже не лезет ни в какие ворота. Теперь осталось проверить износ вала кикстартера (фото 8) и состояние подшипников, которые в нашем случае поголовно требуют замены.

Изначально нам хотелось установить валы от современного Ural, обеспечивающих четкость работы, сравнимую с иномарками, но их стоимость раздувала и без того давно вышедший за рамки бюджет. Поэтому на них мы решили сэкономить, взяв в качестве донора живую коробку от М-67 без заднего хода, завалявшуюся в мастерской «ТруЪ МоторЪ», и сняв живые валы и вилки с нее. Конструкция вторичного вала в коробках с задним ходом или без заднего отличается, поэтому для замены потрохов коробки без заднего надо использовать донорскую коробку с аналогичным набором передач. Попытки внедрить в старую коробку шестерню первой передачи от более поздних моделей обречены на провал.

Теперь нужно запрессовать новый подшипник в заднюю стенку КП и напрессовать подшипники на валы (фото 9). Маленькая хитрость: можно взять «закрытый» подшипник для первичного вала и снять крышку с одной стороны, напрессовав его закрытой стороной к двигателю. Так удастся уменьшить вероятность протекания и облегчить жизнь сальнику. Особенно это важно на коробках позднего советского периода, когда в погоне за экономией упразднили маслоотражающие шайбы,которые, вращаясь вместе с валами, отсекали избытки масла от сальников. Валы и все шестерни необходимо обильно смазать трансмиссионным маслом, после чего их можно установить на место, постукивая киянкой по проставке или болту, вставленному в вал. Главное — не бить по наружной обойме подшипника (фото 10).

Важной особенностью нашей коробки является упорная пластина, крепящаяся у вала кикстартера (фото 11). Она поджимает собачку храповика пускового механизма, чтобы он не изнашивался при работе коробки (шестерня пускового вала вращается всегда, ее задача — разбрызгивать масло по коробке). При разборке пластину лучше не снимать, а перед сборкой убедиться в ее наличии и хорошей фиксации — иначе придется разбирать коробку заново.

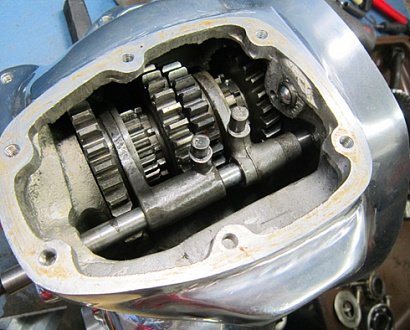

Теперь можно установить вилки и аккуратно запрессовать их ось, не забывая о смазке всех рабочих поверхностей (фото 12). Устанавливаем вал кикстартера и крышку вторичного вала, обязательно используя прокладку толщиной 0,3–0,5 мм (фото 13). На этом этапе важно проверить легкость вращения и осевой люфт валов. Он не должен превышать 0,2 мм. Зазор больше допустимого надо устранить, подкладывая между подшипниками и крышкой КП регулировочные шайбы (фото 14). Если валы будут иметь чрезмерный осевой люфт, это приведет к течи сальников, нечеткому включению передач и ускоренному износу деталей переключения.

Сальник вала кикстартера в нашей КП старого образца, воротниковый, он не имеет внешней обоймы, в продаже можно найти подходящий, но качество запчастей от «Чанг-Янга» оставляет желать лучшего. Поэтому в мастерской «ТруЪ МоторЪ» нашли другой выход — вытачивать переходники под современные импортные сальники (фото 15). Идеально подходит сальник пускового вала для КП «Днепра», размером 20×34. Как раз такой Василий и установил в нашу КП.

Переворачиваем КП и начинаем установку пружины кика. Сначала делаем контрольную сборку и проверяем осевой люфт вала кикстартера. Особенно важно это учитывать в КП с задним ходом: при большом люфте могут возникать исключительно неприятные эффекты типа невключения заднего хода или, что еще хуже, его невыключения, когда задний остается включенным одновременно с одной из передних передач. Последствия могут быть крайне тяжелыми вплоть до заклинивания коробки с падением мотоцикла или с поломкой шестерен и валов.

Если коробка без заднего хода, то последствия небрежности с продольным люфтом могут вылиться в течь сальника вала кикстартера: ведь в наших коробках этот вал — единственный находящийся ниже уровня масла, и его дребезжание обязательно скажется на работе сальника. Итак, в нашем случае осевой люфт вала составил 3 мм. Для устранения зазора мы подложили в его переднюю крышку парочку шайб, а чтобы при установке они не выпали, внутренности крышки смазали густой смазкой (фото 16). Теперь нужно совместить усик пружины с отверстием в крышке, прижать ее и взвести пружину на ¾ оборота (фото 17), после чего затянуть винты ударной отверткой (фото 18). Осталось запрессовать сальники первичного и вторичного валов и установить вилку муфты. Чтобы исключить выход масла через шлицы вилки, перед установкой их можно смазать герметиком (фото 19). Установленную вилку затягиваем новой корончатой гайкой с прорезями (момент 8-10 кгс · м), вставляем шпонку и шплинтуем (фото 20).

После этого можно собирать механизм педали, предварительно запрессовав в крышку новый сальник. Пружину ставим усиками вниз и притягиваем зубчатый сектор к оси педали гайкой на фиксаторе резьбы (фото 21).

Пожалуй, самая сложная ответственная процедура в сборке КП — ее настройка. Всего два регулировочных винта, но «угадать» включение передач вслепую чрезвычайно трудно, поэтому Василий изготовил специальную пластину, имитирующую часть крышки КП и фиксирующую вал с пазами вилок (фото 22). Так включение либо недовключение видно невооруженным глазом, и, вращая тот или иной винт, можно точно отрегулировать все передачи (фото 23).

А вот на выжимном подшипнике решили не экономить: пусть родной продается на каждом углу и стоит копейки, ресурс его стремится к нулю, поэтому Василий настоял на установке современного, разработанного SKF специально для наших Ural. Деталь, хоть и дорогая, куда более надежная (фото 24). Теперь можно установить кикстартер и выжимной рычаг, а также дублирующий рычаг переключения (фото 25).

На этом коробка готова и вместе с двигателем отправляется ждать установки на мотоцикл. На очереди — зажигание и проводка, о которых мы расскажем в следующем выпуске.
